產品名稱： GM型系列高真空隔膜閥
產品型號：
產品口徑：
產品壓力：
產品材質：
聯系電話： 021-51061127
聯系傳真：
Email： fashengfamen@126.com
聯系人： 陳云非
聯系手機： 18217570461
QQ： 203398752
公司名： 上海閥盛閥門制造有限公司
帳號：  03416900040048386
開戶行：  農行上海水清南路支行
售后承諾： 質保一年，質量三包：包修、包換、包退。
  詳細介紹：
GM型系列高真空隔膜閥是利用閥桿將橡膠膜直接壓在閥座上，用來截止或接通真空系統。采用連接形式有活套法蘭連接、快卸法蘭連接、焊接式連接。焊接式連接又分焊接式I型連接(即兩端焊接)，焊接式II型連接(即一端焊接，另一端插入)。
　　閥門適用的工作介質為空氣及非腐蝕性氣體。
GM型系列高真空隔膜閥主要技術性能
適用范圍(Pa)
105～1.3x10-4
閥門漏率(Pa.L/S)
≤1.3x10-4
介質溫度（℃）
-25～+80(密封材料為丁腈橡膠)
-30～+150(密封材料為氟橡膠)
安裝位置
任意

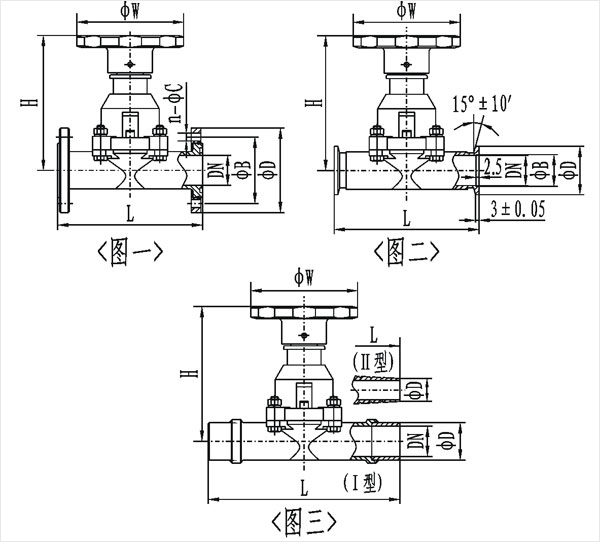

GM型系列高真空隔膜閥(圖一)活套法蘭連接及外形尺寸
型號
通徑(DN)
ΦD
ΦB
ΦW
H
L
n-ΦC
法蘭標準
GM-10
10
46
36
55
75
75
4-Φ6
JB919
GM-25
25
70
55
90
115
120
4-Φ7
GB/T6070


GM-40
40
100
80
100
132
150
4-Φ9
GM-50
50
110
90
100
157
180
4-Φ9
GM型系列高真空隔膜閥(圖二)快卸法蘭(KF)連接及外形尺寸
型號
通徑(DN)
ΦD
ΦB
ΦW
H
L
法蘭標準
GM-10/KF
10
30
12.2
55
75
75
GB4892
GM-25/KF
25
40
26.2
90
115
100
GM-40/KF
40
55
41.2
100
132
150
GM-50/KF
50
75
52.2
100
157
180
/
GM型系列高真空隔膜閥(圖三)焊接式連接及外形尺寸
型號
通徑(DN)
ΦD
ΦW
H
L
GM-10-H(Ⅰ)
10
19
55
75
150
GM-25H(Ⅰ)
25
32
90
115
200
GM-40H(Ⅰ)
40
45
100
132
240
GM-50H(Ⅰ)
50
57
100
157
240
GM-10H(Ⅱ)
10
9
55
75
150
GM-25H(Ⅱ)
25
19
90
115
200
注：Ⅰ型為兩端焊接；Ⅱ型為一端焊接，另一端插入
