DJ64F-40L低溫角式截止閥產品規范
公稱壓力：4.0MPa
公稱通徑：32mm～40mm
適用介質：LO2、LN2、LAr等
適用溫度：-196～+80℃
連接方式：對焊
介質流向：由閥瓣下面向上流
DJ64F-40L低溫角式截止閥主要零部件材料
閥體、閥瓣：鋁合金
閥桿：不銹鋼
填料：PTFE

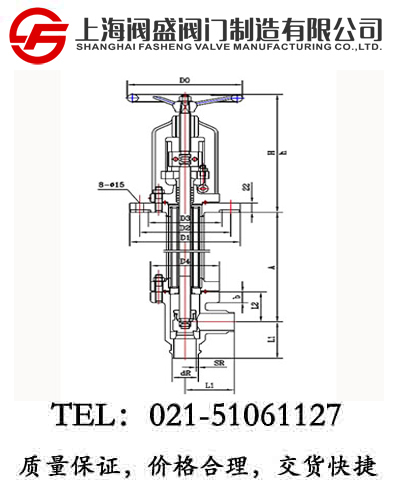

DJ64F-40L低溫角式截止閥外型尺寸與連接尺寸
|
產品型號 |
DJ64F-40L低溫角式截止閥 |
重量
(kg) |
|
產品代號 |
通徑
DN(mm) |
尺寸 |
|
A |
dR |
SR |
L1 |
L2 |
b |
D0 |
D1 |
D2 |
D3 |
D4 |
H |
h |
|
411K32HN2A3 |
32 |
600 |
34 |
2 |
85 |
70 |
24 |
200 |
192 |
160 |
130 |
120 |
280 |
314 |
18.9 |
|
411K40HN2A3 |
40 |
600 |
45 |
3 |
85 |
70 |
24 |
200 |
192 |
160 |
130 |
120 |
280 |
314 |
20.8 |
