DY22F-25P低溫降壓調節閥產品規范
公稱壓力：2.5MPa
公稱通徑：10mm～40mm
適用介質：LO2、LN2、LAr、LNG、LC2H4等
適用溫度：-196～+80℃
連接方式：螺紋
調壓范圍：344Ya-0.1MPa～0.3MPa
344Yb-0.2MPa～1.0MPa
344Yc-0.8MPa～1.6MPa
DY22F-25P低溫降壓調節閥主要零部件材料
閥體、閥蓋、閥頂：不銹鋼
膜片：不銹鋼
彈簧：彈簧鋼
密封圈：PTFE或PCTFE

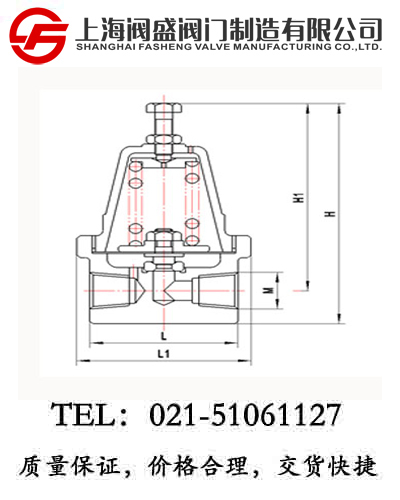

DY12F-25P低溫降壓調節閥外型尺寸與連接尺寸
|
產品型號 |
DY12F-25P低溫降壓調節閥 |
重 量
(kg) |
|
產品代號 |
通徑
DN(mm) |
尺寸 |
|
L |
D |
M |
b |
f |
L1 |
L2 |
|
344Ya～c10ABA3 |
10 |
90 |
28 |
20×1.5 |
17 |
3 |
25 |
168 |
3.2 |
|
344Ya～c15ABA3 |
15 |
90 |
32 |
24×1.5 |
17 |
3 |
28 |
165 |
3.3 |
|
344Ya～c20ABA3 |
20 |
110 |
38 |
30×2 |
17 |
3 |
30 |
205 |
5.1 |
|
344Ya～c25ABA3 |
25 |
115 |
46 |
36×2 |
24 |
4 |
33 |
207 |
7.0 |
|
344Ya～c32ABA3 |
32 |
135 |
52 |
42×2 |
24 |
4 |
45 |
222 |
7.6 |
|
344Ya～c40ABA3 |
40 |
135 |
62 |
52×2 |
24 |
4 |
53 |
227 |
7.7 |
DY12F-25P低溫降壓調節閥工作原理
當儲槽內介質壓力低于設定值時，閥門處于關閉狀態；當介質壓力高于設定值時，由于介質壓力對膜片作用力大于彈簧力，膜片向上運動，帶動閥頂升高，閥門開啟，介質流向出口降低儲槽壓力，直到儲槽內壓力低于設定值，閥門關閉。
