DJ41F-25P、低溫截止閥產(chǎn)品規(guī)范
公稱壓力：2.5MPa
公稱通徑：250mm～300mm
適用介質：LO2、LN2、LAr、LNG、LC2H4等
適用溫度：-196～+80℃
連接方式：法蘭
介質流向：由閥瓣上面向下流
DJ41F-25P、低溫截止閥主要零部件材料
閥體、閥蓋、閥瓣、閥桿：不銹鋼
填料：PTFE
閥瓣密封圈：PTFE或PCTFE

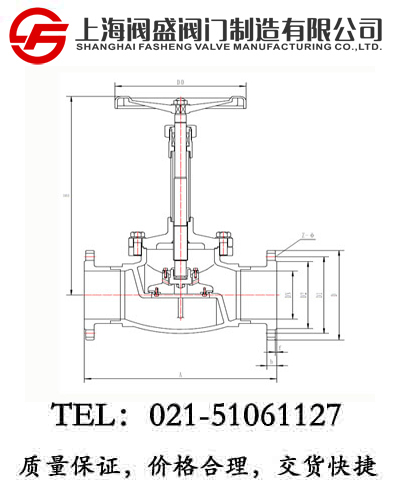

DJ41F-25P、低溫截止閥外型尺寸與連接尺寸
|
產(chǎn)品型號 |
DJ41F-25P低溫截止閥 |
重量
(kg) |
|
產(chǎn)品代號 |
通徑
DN(mm) |
尺寸(mm) |
|
L |
H1 |
H2 |
D |
D1 |
D2 |
Z-Ф |
b |
f |
D0 |
|
322J250AB2A3 |
250 |
730 |
985 |
860 |
450 |
385 |
345 |
12-34 |
42 |
4 |
450 |
248.7 |
|
322J300AB2A3 |
300 |
850 |
1080 |
930 |
515 |
450 |
408 |
16-34 |
46 |
4 |
560 |
334.5 |
