DJ61Y-250P低溫高壓截止閥（SW）產品規范
公稱壓力：25.0MPa
公稱通徑：10mm～50mm
適用介質：LO2、LN2、LAr、LNG、LC2H4等
適用溫度：-196～+80℃
連接方式：對焊
介質流向：由閥瓣下面向上流
DJ61Y-250P低溫高壓截止閥（SW）主要零部件材料
閥體、閥蓋、閥瓣、閥桿：不銹鋼
填料：PTFE
密封圈：紫銅
閥瓣：堆焊司太立合金

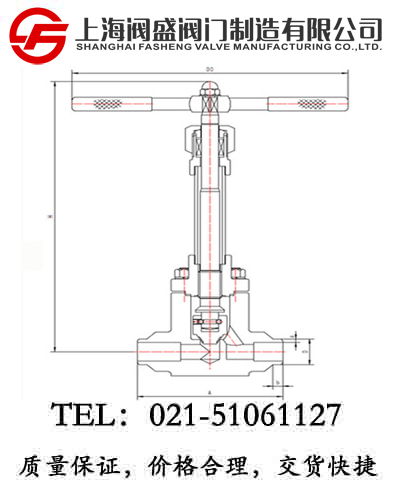

DJ61Y-250P低溫高壓截止閥（SW）外型尺寸與連接尺寸
|
產品型號 |
DJ61Y-250P低溫高壓截止閥 |
重量
(kg) |
|
產品代號 |
通徑
DN(mm) |
尺寸 |
|
A |
H1 |
H2 |
b |
D |
a |
D0 |
|
811J10AD2C3 |
10 |
100 |
310 |
300 |
10 |
18 |
4 |
200 |
6.8 |
|
811J15AD2C3 |
15 |
120 |
320 |
310 |
10 |
22 |
4 |
200 |
7.3 |
|
811J20AD2C3 |
20 |
120 |
365 |
350 |
12 |
28 |
4 |
300 |
8.7 |
|
811J25AD2C3 |
25 |
150 |
375 |
360 |
12 |
34 |
4.5 |
300 |
9.6 |
|
811J40AD2C3 |
40 |
180 |
490 |
470 |
15 |
49 |
4.5 |
400 |
21.2 |
|
811J50AD2C3 |
50 |
200 |
530 |
500 |
15 |
61 |
5 |
450 |
25.6 |
