DA62F-40P 低溫全啟式安全閥產品規(guī)范
產品類型：彈簧直接作用全啟式
公稱壓力：4.0MPa
適用介質：LO2、LN2、LAr、LNG、LC2H4等
適用溫度：-196～+80℃
連接方式：活套接管+螺紋
DA62F-40P 低溫全啟式安全閥主要零部件材料
閥體、閥座：不銹鋼
彈簧：不銹鋼
閥瓣密封圈：增強聚四氟乙烯
|
DA62F-40P 低溫全啟式安全閥主要技術參數
|
產品代號 |
整定壓力
(MPa) |
密封壓力
(MPa) |
排量
系數 |
|
487Fa |
2.5～3.2 |
2.25～2.88 |
0.67 |
|
487Fb |
2.0～2.5 |
1.80～2.25 |
|
487Fc |
1.6～2.0 |
1.44～1.80 |
|
487Fd |
1.3～1.6 |
1.17～1.44 |
|
487Fe |
1.0～1.3 |
0.90～1.17 |
|
487Ff |
0.8～1.0 |
0.72～0.90 |
|
487Fg |
0.6～0.8 |
0.54～0.72 | |

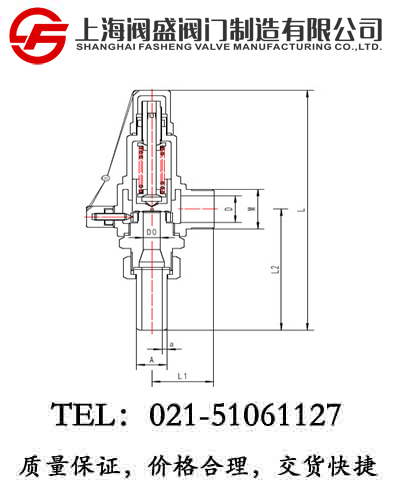

DA62F-40P 低溫全啟式安全閥外型尺寸與連接尺寸
|
產品型號 |
DA22F-40p低溫全啟式安全閥 |
重量
(kg) |
|
產品代號 |
通徑
DN(mm) |
尺寸(mm) |
|
D0 |
L |
L1 |
L2 |
A |
a |
M |
D |
|
487Fa～g10AB2D3 |
10 |
8 |
199 |
36 |
102 |
14 |
2.5 |
M24×1.5 |
17 |
1.11 |
|
487Fa～g15AB2D3 |
15 |
12 |
218 |
45 |
110 |
18 |
2.5 |
M36×2 |
24 |
1.35 |
|
487Fa～g20AB2D3 |
20 |
15 |
233 |
48 |
120 |
25 |
3 |
M42×2 |
32 |
1.73 |
|
487Fa～g25AB2D3 |
25 |
20 |
244 |
51 |
121 |
28 |
3 |
M48×2 |
36 |
2.37 |
|
487Fa～g40AB2D3 |
40 |
32 |
405 |
75 |
155 |
45 |
3 |
M64×2 |
50 |
8.44 |
|
487Fa～g50AB2D3 |
50 |
40 |
443 |
85 |
163 |
57 |
3.5 |
M80×2 |
62 |
9.31 |
使用、維護主要事項：
1、安裝前確保管道吹除干凈；
2、任何時候發(fā)現(xiàn)安全閥起跳時，應立即打開放空閥并停止其他任何操作；
3、安全閥每年應至少校驗一次；
4、可按要求定制特殊整定壓力安全閥。
