DJ641F-25P低溫氣動緊急切斷閥產品規范
公稱壓力：2.5MPa
公稱通徑：20mm～200mm
適用介質：LO2、LN2、LAr、LNG、LC2H4等
適用溫度：-196～+75℃
連接方式：法蘭
介質流向：由閥瓣上面向下流
氣源壓力：0.3～0.6MPa
緊急切斷溫度：70±5℃
DJ641F-25P低溫氣動緊急切斷閥主要零部件材料
閥體、閥蓋、閥瓣、閥桿：不銹鋼
填料：PTFE
密封圈：PTFE或PCTFE
氣缸、支架：鑄鋁

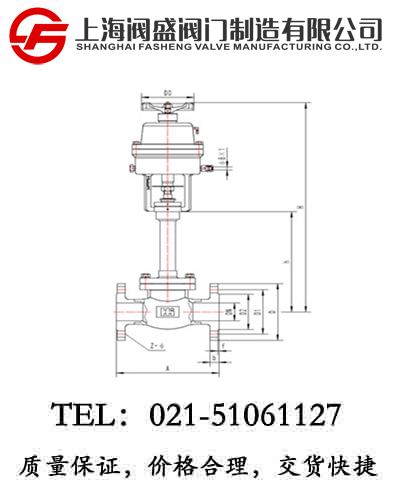

DJ641F-25P低溫氣動緊急切斷閥外型尺寸與連接尺寸
|
產品型號 |
DJ641F-25P低溫緊急切斷閥 |
重量
(kg) |
|
產品代號 |
通徑
DN(mm) |
尺寸 |
|
A |
H |
h |
D |
D1 |
D2 |
Z-Ф |
b |
f |
D0 |
|
322E20AB2A3P |
20 |
150 |
400 |
200 |
105 |
75 |
55 |
4-14 |
16 |
2 |
100 |
7.9 |
|
322E25AB2A3P |
25 |
160 |
400 |
200 |
115 |
85 |
65 |
4-14 |
16 |
2 |
100 |
8.8 |
|
322E32AB2A3P |
32 |
190 |
468 |
204 |
135 |
100 |
78 |
4-18 |
18 |
2 |
120 |
14.5 |
|
322E40AB2A3P |
40 |
200 |
523 |
230 |
145 |
110 |
85 |
4-18 |
18 |
2 |
120 |
15.4 |
|
322E50AB2A3P |
50 |
230 |
523 |
230 |
160 |
125 |
100 |
4-18 |
20 |
3 |
120 |
23.8 |
|
322E65AB2A3P |
65 |
290 |
651 |
250 |
180 |
145 |
120 |
4-18 |
22 |
3 |
120 |
28.5 |
|
322E80AB2A3P |
80 |
310 |
736 |
320 |
195 |
160 |
135 |
8-18 |
22 |
3 |
160 |
42.1 |
|
322E100AB2A3P |
100 |
350 |
736 |
320 |
215 |
180 |
155 |
8-18 |
24 |
3 |
160 |
64.4 |
|
322E125AB2A3P |
125 |
400 |
1020 |
470 |
245 |
210 |
185 |
8-18 |
28 |
3 |
300 |
88.6 |
|
322E150AB2A3P |
150 |
480 |
1050 |
500 |
280 |
240 |
210 |
8-23 |
30 |
3 |
300 |
125.4 |
|
322E200AB2A3P |
200 |
600 |
1150 |
600 |
335 |
295 |
265 |
12-23 |
34 |
3 |
300 |
191.1 |
